Kaip automobilių važiuoklės kalimo dalys gali pagerinti važiavimo patvarumą ir sumažinti garantijos riziką?

Abstraktus

Važiuoklės komponentai išgyvena sunkų gyvenimą: atsitrenkia į duobes, atsitrenkia į šaligatvius, korozija, nuovargio ciklai ir nuolatinė vibracija, kuri tyliai praranda pasitikėjimą daug anksčiau, nei sulaužo dalis. Jei tiekiate važiuoklės komponentus keleiviniams automobiliams, komerciniams autoparkams ar visureigių platformoms, tikriausiai jautėte tą patį spaudimą iš visų pusių: griežtesnės tolerancijos, lengvesnis svoris, greitesnės programos ir mažiau gedimų – be didesnio biudžeto.

Šiame straipsnyje paaiškinama, kurAutomobilių važiuoklės kalimo dalystinka, kodėl kaltinių grūdų srautas yra svarbus realaus patvarumo požiūriu ir kokių įrodymų turėtumėte paprašyti tiekėjo, kad išvengtumėte kokybės netikėtumų. Taip pat gausite praktinį kontrolinį sąrašą, procesų palyginimo lentelę ir DUK, kurie padės priimti greitesnius ir saugesnius tiekimo sprendimus. Tikslas paprastas: mažiau problemų patvirtinant, mažiau sustojimų gamyboje ir mažiau galvos skausmo dėl garantijos po SOP.

Turinys

• Kontūras
• Kas yra automobilių važiuoklės kalimo dalys?
• Dažni pirkėjo skausmo taškai (ir kodėl jie atsiranda)
• Kokie kalimo pokyčiai, palyginti su kitais procesais
• Įprasti kaltinių dalių važiuoklės pritaikymai
• Medžiagos ir procesų pasirinkimas, skatinantis našumą
• Kokybės įrodymas, kurio turėtumėte paprašyti
• Procesų palyginimo lentelė
• Tiekėjo vertinimo kontrolinis sąrašas
• Dizaino ir DFM patarimai, kaip sumažinti išlaidas ir pristatymo laiką
• DUK
• Kiti žingsniai

Kontūras

• Apibrėžkite, kas yra važiuoklės kaltiniai ir kur jie naudojami
• Išskirkite tikras tiekimo problemas, kurios sukelia vėlavimus ir nesėkmes
• Paaiškinkite, kodėl kalimas pagerina nuovargio stiprumą ir atsparumą smūgiams
• Dalinkitės kokybės dokumentais ir patikrinkite įrodymus, kurie sumažina tiekėjo riziką
• Pateikite praktinį kalimo partnerio įvertinimo kontrolinį sąrašą
• Atsakykite į dažniausiai pirkėjų užduodamus klausimus per RFQ ir patvirtinimą

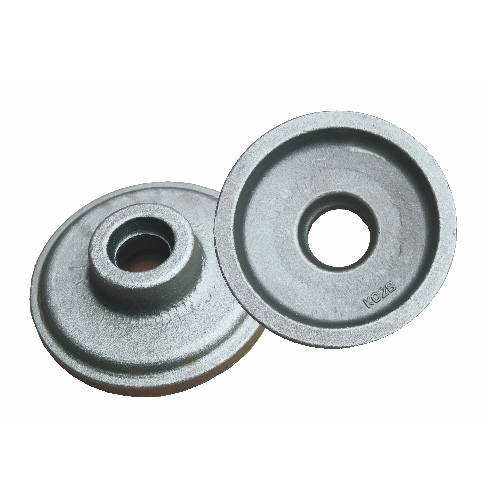

Kas yra automobilių važiuoklės kalimo dalys?

Automobilių važiuoklės kalimo dalysyra konstrukciniai arba laikantys komponentai, suformuoti deformuojant metalą esant aukštam slėgiui (paprastai karštas kalimas, kartais šiltas kalimas), todėl medžiaga atitinka detalės formą. Paprastais žodžiais tariant: užuot metalą „išlieję“ į formą (liejimas) ar išdrožę iš bloko (apdirbant iš ruošinio), kalimas „įstumia“ metalą į jums reikalingą geometriją.

Kodėl gamintojams tai rūpi? Nes važiuoklė yra ta vieta, kur susiduria saugumas, valdymas ir komfortas. Dalims, jungiančioms ratus su kėbulu – sugeriančios nelygumus ir perduodančios vairavimo bei stabdymo jėgas – reikia nuspėjamo stiprumo atliekant pakartotinius ciklus. Kaltinės dalys dažnai pasirenkamos tada, kai atsparumas smūgiams, nuovargio tarnavimo laikas ir konsistencija yra svarbesni nei minimali išankstinė gabalo kaina.

Pirkėjams važiuoklės komponentai gali būti apgaulingai rizikingi: dalis gali praeiti matmenų patikrinimą, bet vis tiek anksti sugesti, jei nekontroliuojama mikrostruktūra, grūdelių srautas, terminis apdorojimas ar paviršiaus būklė. Štai kodėl suprasti procesą nėra „malonu turėti“ – tai trumpas kelias į mažiau brangių staigmenų.

Dažni pirkėjo skausmo taškai (ir kodėl jie atsiranda)

Jei jūsų dabartinė tiekimo patirtis atrodo kaip užklausų ciklas → pavyzdžiai → pertvarkymas → vėlavimai → „pataisysime kitą partiją“, jūs nesate vieni. Čia pateikiami dažniausiai pasitaikantys skausmo taškai važiuoklės programose ir pagrindinės jų priežastys:

• Nuovargio įtrūkimai patvarumo bandymo metu
  Dažnai siejama su netinkamu grūdų srauto išlygiavimu, netinkamu terminiu apdorojimu, aštriais perėjimais, dekarbonizacija arba paviršiaus defektais, kurie tampa įtrūkimų pradžia.
• Nenuosekli apdirbimo pašalpa
  Jei kalimo valdymas yra silpnas, po terminio apdorojimo atsiranda kintantis blyksnis, štampų nusidėvėjimas arba deformacija, todėl apdirbimas tampa nestabilus ir atsiranda laužo.
• Matmenų nestabilumas po terminio apdorojimo
  Detalė gali atrodyti nepriekaištingai prieš terminį apdorojimą, o vėliau dėl liekamojo įtempio, gesinimo iškraipymų ar netolygaus profilio storio pasislenka iš tolerancijos ribų.
• Paviršiaus kokybės problemos
  Aplenkimai, raukšlės, apnašos ir perteklinis oksido kiekis gali pažeisti dangą, sukurti kosmetines medžiagas arba sutrumpinti nuovargio naudojimo laiką.
• Pavėluotas PPAP arba neišsami dokumentacija
  Trūksta atsekamumo, nenuoseklios apžiūros ataskaitos arba neaiškūs kontrolės planai gali sustabdyti patvirtinimus, net jei dalys „daugeliu atvejų yra tinkamos“.
• Pristatymo laiko nepastovumas
  Įrankių vėlavimas, nepakankama štampų priežiūra arba pajėgumų apribojimai gali sugadinti SOP laiką ir priversti brangiai kainuojančią pagreitintą logistiką.

Patikima važiuoklės programa nėra tik „tinkamai atrodantis kalimas“. Tai kontroliuojama grandinė: medžiaga → formavimas → apipjaustymas → terminis apdorojimas → apdirbimas → patikrinimas → pakavimas. Viena silpna grandis padidina riziką pasroviui.

Kokie kalimo pokyčiai, palyginti su kitais procesais

Didžiausias kalimo privalumas yra tai, kaip jis pertvarko metalą viduje. Esant kontroliuojamai deformacijai, grūdelių struktūra gali sekti detalės kontūrus. Važiuoklės komponentams tai svarbu, nes realios apkrovos retai veikia paprasta tiesia linija – jėgos juda per kampus, išpjovas, viršūnes ir perėjimus.

• Didesnis atsparumas smūgiams
  Kai ratas atsitrenkia į duobę ar bortelį, apkrovos šuolis yra žiaurus. Kaltinės konstrukcijos paprastai atlaiko staigų smūgį geriau nei daugelis liejinių.
• Pagerintas nuovargio veikimas
  Pakabos dalys mato milijonus ciklų. Jei jūsų dalis turi švaresnes srauto linijas ir mažiau vidinių nutrūkimų, nuovargio trukmė tampa labiau nuspėjama.
• Geresnis jėgos ir svorio potencialas
  Kaldami dažnai galite sumažinti sekcijos storį ir išlaikyti našumą, jei dizainas ir procesas yra suderinti.
• Nuoseklumas mastu
  Kai štampai, temperatūra, tepimas ir tikrinimas yra tinkamai valdomi, kalimas gali būti labai pakartojamas dideliais kiekiais.

Beje, kalimas nėra magija. Prastai kontroliuojama kalvė vis tiek gali gaminti detales, kurios atrodo gerai, bet elgiasi blogai. Privalumas pasireiškia tik tada, kai proceso disciplina yra tikra.

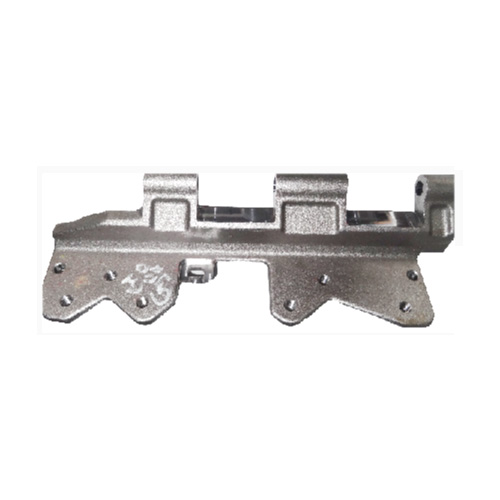

Įprasti kaltinių dalių važiuoklės pritaikymai

Važiuoklės kalimas yra įprastas visur, kur yra didelė apkrova, saugumas yra labai svarbus arba nuovargis yra ilgalaikis rūpestis. Priklausomai nuo transporto priemonės architektūros ir platformos reikalavimų,Automobilių važiuoklės kalimo dalysgali apimti:

• Vairo rankenosir susijusius vairo jungties komponentus
• Valdymo svirties kaltiniai(priekinės/galinės, apatinės/viršutinės konstrukcijos)
• Rutulinių jungčių korpusaiir apkrovos perdavimo jungtys
• Ašies laikikliaiir pakabos tvirtinimo ąselės
• Amortizatorių laikikliaiir važiuoklės pusės tvirtinimo taškai
• Stabilizatoriaus galinės jungtysir jungiantys aparatūros korpusus
• Komercinių transporto priemonių važiuoklės jungtysesant didesnėms naudingosioms apkrovoms

Jei jūsų dalis patiria kombinuotą apkrovą (lenkimas + sukimas + ašinės apkrovos), kalimas tampa ypač patrauklus, nes vidinė konstrukcija gali būti orientuota taip, kad išlaikytų tuos įtempių kelius.

Medžiagos ir procesų pasirinkimas, skatinantis našumą

Dvi važiuoklės dalys gali turėti tą patį piešinį ir vis tiek veikti skirtingai, nes „nematomi“ sprendimai buvo skirtingi. Tai yra pasirinkimai, kurie labiausiai įtakoja rezultatus:

• Medžiagos pasirinkimas
  Įprastuose važiuoklės kaliniuose naudojamas legiruotasis plienas, kuris subalansuoja stiprumą, kietumą ir apdirbamumą. Tinkamas pasirinkimas priklauso nuo apkrovos spektro, korozijos aplinkos ir terminio apdorojimo galimybių.
• Formavimo būdas
  Dėl formavimo ir gamybos efektyvumo karštasis kalimas plačiai naudojamas važiuoklės dalims. Šiltas kalimas gali pagerinti tam tikrų geometrijų matmenų valdymą.
• Terminio apdorojimo strategija
  Normalizavimo, gesinimo ir tempimo ar kiti kontroliuojami ciklai gali smarkiai pakeisti kietumą ir nuovargį. Konsistencija yra svarbi tiek pat, kiek tikslinis kietumas.
• Štampo projektavimas ir priežiūra
  Štampo susidėvėjimas keičia blyksnį, užpildymą ir pluošto srautą. Subrendusi priežiūros sistema neleidžia „paslaptingam nukrypimui“ tarp sklypų.
• Paviršiaus ir krašto valdymas
  Maži ratai, aštrūs kraštai ir masto duobės nėra kosmetinės – nuovargio dalyse jie padidina riziką.
• Apdirbimas ir atskaitos taškai
  Jei kalimo atskaitos taškai nepalaiko stabilaus suspaudimo, matysite variacijas, plepėjimą arba nenuoseklius funkcijų ryšius.

Geras tiekėjas turėtų sugebėti aiškiai paaiškinti šiuos pasirinkimus, o ne tik „pagaminti dalis spausdinti“. Jei jie negali suformuluoti kompromisų, jūs perkate netikrumą.

Kokybės įrodymas, kurio turėtumėte paprašyti

Kai tiekiamas šaltinisAutomobilių važiuoklės kalimo dalys, anksti uždavus tinkamus klausimus, po kelių mėnesių galima sutaupyti. Štai kas paprastai sumažina riziką patvirtinimo ir padidinimo metu:

• Medžiagos sertifikataisu šilumos / partijos atsekamumu
• Matmenų ataskaitossu aiškiu mėginių ėmimo planu ir galimybių požiūriu
• Terminio apdorojimo įrašai(laiko / temperatūros kontrolė, kietumo žemėlapis, jei reikia)
• Mikrostruktūros / grūdų srauto įrodymaisvarbioms saugos dalims (kai taikoma)
• NDT planas(pavyzdžiui, magnetinių dalelių patikra, siekiant nustatyti paviršiaus nelygumus)
• Kontrolės planasTai parodo, kaip dreifui užkertamas kelias, o ne tik aptinkamas
• Pakavimo planaskad būtų išvengta korozijos, įlenkimų ir susimaišymo gabenimo metu

Jei tiekėjas gali tai teikti sklandžiai ir nuosekliai, tai yra stiprus signalas, kad jis anksčiau palaikė rimtas programas.

Procesų palyginimo lentelė

Tiekėjo vertinimo kontrolinis sąrašas

Naudokite šį kontrolinį sąrašą per RFQ, tiekėjų auditus arba techninio derinimo skambučius. Jis skirtas atskleisti „tyliąją riziką“, kol jos netampa su grafiko rizika:

• Proceso aiškumas:Ar jie gali paaiškinti formavimo, apipjaustymo, terminio apdorojimo ir tikrinimo etapus stabiliame sraute?
• Įrankio galimybės:Ar jie kontroliuoja štampų dizainą, peržiūrą, priežiūrą ir susidėvėjimo stebėjimą?
• Matavimo disciplina:Ar matuokliai, CMM metodai ir atskaitos taško strategijos atitinka jūsų piešimo tikslą?
• Partijos atsekamumas:Ar jie gali atsekti medžiagos, terminio apdorojimo ir tikrinimo įrašus pagal partiją ir siuntą?
• Defektų prevencija:Ar jie kalba apie apsisukimų/sulenkimų/mastelio problemų prevenciją, ar tik apie jas vėliau?
• Talpos realybė:Ar jie gali palaikyti jūsų augimo kreivę be kokybės kompromisų?
• Ryšio greitis:Ar į techninius klausimus atsakoma naudojant duomenis, o ne neaiškus patikinimas?
• Keisti valdiklį:Ar jie laikosi disciplinuoto požiūrio į peržiūras, keitimus ir proceso koregavimus?

Jei vertinate partnerį, kaipHubei Yichang Tongxin Precision Forging Co., Ltd., šis sąrašas padeda anksti suderinti lūkesčius ir išlaikyti programą ramiai per SOP.

Dizaino ir DFM patarimai, kaip sumažinti išlaidas ir pristatymo laiką

Netgi nedideli dizaino sprendimai gali sumažinti kalimo riziką ir sutrumpinti kūrimo ciklus. Apsvarstykite šias praktines gaires koncepcijos įšaldymo arba piešimo išleidimo metu:

• Pirmenybę teikite sklandžiam perėjimuitarp storų ir plonų sekcijų, kad būtų sumažintas srauto sutrikimas ir terminio apdorojimo iškraipymai.
• Kontroliuokite aštrius kraštusdidelio streso zonose – nuovargis retai atleidžia aštrią geometriją.
• Apibrėžkite apdirbimo priedusrealiai, kad tiekėjai „nespėliotų“ ir nesukurtų nestabilių atsargų sąlygų.
• Paaiškinkite duomenų strategijątodėl kalimo ir apdirbimo įtaisai palaiko funkcinius ryšius.
• Nurodykite kritines charakteristikasaiškiai (ir taupiai), kad patikrinimas būtų sutelktas ir prasmingas.
• Suderinkite paviršiaus reikalavimussu funkcionalumu – pernelyg griežti kosmetikos reikalavimai gali padidinti sąnaudas be realios našumo naudos.

Kai tiekėjas ir pirkėjas bendradarbiauja anksti DFM,Automobilių važiuoklės kalimo dalysprogramos paprastai juda greičiau ir patvirtinimo metu pateikia mažiau netikėtumų.

DUK

1 klausimas: Kada turėčiau pasirinkti važiuoklės komponentų kalimą?

Rinkitės kalimą, kai dalis yra labai svarbi saugai, turi dideles ciklines apkrovas, turi ištverti smūginius įvykius arba jai reikia pastovaus ilgalaikio patvarumo. Kalimas dažnai naudojamas vairavimo ir pakabos apkrovos keliuose, kur nuovargis ir kietumas kelia didžiausią susirūpinimą.

2 klausimas: kokios problemos dažniausiai iškyla tikrinant?

Dažniausiai pasitaikančios problemos yra įtrūkimai dėl nuovargio, matmenų poslinkis po terminio apdorojimo, nenuoseklus apdirbimo pašalpas ir paviršiaus defektai, kurie tampa įtrūkimų atsiradimo vietomis. Paprastai tai yra proceso valdymo problemos, o ne „nelaimė“.

3 klausimas: kiek pavyzdžių turėčiau paprašyti prieš įsipareigojant?

Tai priklauso nuo rizikos profilio ir patvirtinimo plano, tačiau turėtumėte paprašyti pakankamai mėginių, kad patvirtintumėte matmenų galimybes, apdirbimo stabilumą, terminio apdorojimo nuoseklumą ir paviršiaus būklę – jei įmanoma, daugiau nei vienoje partijoje.

4 klausimas: kas turėtų būti įtraukta į aukštos kokybės paketą?

Mažiausiai: atsekamas medžiagų sertifikatas, matmenų ataskaitos, terminio apdorojimo dokumentai, apibrėžtas patikrinimo planas ir aiškus partijos identifikavimas. Didesnės rizikos dalims pridėkite mikrostruktūros įrodymų ir atitinkamus neardomųjų bandymų planus.

5 klausimas: ar kalimas gali padėti sumažinti dalies svorį?

Dažnai taip, nes dėl stiprumo ir tvirtumo gali būti plonesnės dalys, išlaikant našumą. Tačiau svorio mažinimas turi būti patvirtintas naudojant gerą dizainą, kontroliuojamus proceso parametrus ir realius patvarumo bandymus.

Kiti žingsniai

Jei jūsų dabartinė važiuoklės tiekimo grandinė jaučiasi trapi – laužo šuoliai, nenuoseklios partijos, pavėluoti patvirtinimai arba dalys, kurios „praeina patikrinimą“, bet sugenda lauke – nepriimkite to kaip normalaus. Drausminga kalimo programa gali paversti važiuoklės tiekimą nuobodžiu (o nuobodu yra gerai).

AtHubei Yichang Tongxin Precision Forging Co., Ltd., palaikome pirkėjus, kuriems reikia patikimųAutomobilių važiuoklės kalimo dalyssu stabilia gamyba, aiškia dokumentacija ir praktiška inžinerine komunikacija. Jei planuojate naują platformą, keičiate tiekėjus arba šalinate ilgaamžiškumo problemas, susisiekite su mumis atsižvelgdami į jūsų brėžinius ir tikslinius reikalavimus – sumažinkime riziką, kol ji nepasieks jūsų bandymo takelio ar jūsų klientų.
